蝸殼與導輪的作用

一是匯集葉輪出口處的液體，引入到下一級葉輪入口或泵的出口；二是將葉輪出口的高速液體的部分動能轉變?yōu)殪o壓能。一般單級和中開式多級泵常設置蝸殼，分段式多級泵則采用導輪。

1．蝸殼

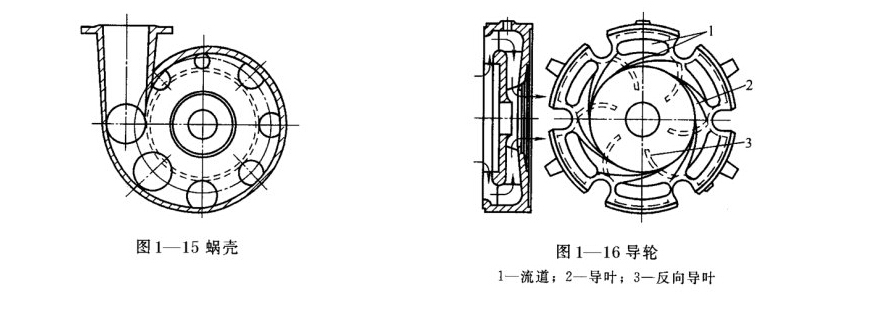

蝸殼是指葉輪出口到下一級葉輪入口或到泵的出口管之間截面積逐漸增大的螺旋形流道，如圖1—15所示。其流道逐漸擴大，出口為擴散管狀。液體從葉輪流出后，其流速可以平緩地降低，使很大一部分動能轉變?yōu)殪o壓能。

蝸殼的優(yōu)點是制造方便，高效區(qū)寬，車削葉輪后泵的效率變化較小。缺點是蝸殼形狀不對稱，在使用單蝸殼時作用在轉子徑向的壓力不均勻，易使軸彎曲，所以在多級泵中只是首段和尾段采用蝸殼而在中段采用導輪裝置。 蝸殼的材質一般為鑄鐵。防腐泵的蝸殼為不銹鋼或其他防腐材料，例如塑料玻璃鋼等。多級泵由于壓力較大，對材質強度要求較高，其蝸殼一般用鑄鋼制造。

2．導輪

導輪是一個固定不動的圓盤，正面有包在葉輪外緣的正向導葉，這些導葉構成了一條條擴散形流道，背面有將液體引向下一級葉輪人口的反向導葉，其結構如圖1—16所示。液體從葉輪甩出后，平緩地進入導輪，沿著正向導葉繼續(xù)向外流動，速度逐漸降低，動能大部分轉變?yōu)殪o壓能。液體經導輪背面的反向導葉被引入下一級葉輪導輪上的導葉數一般為4—8片，導葉的入口角一般為8°一16°，葉輪與導葉間的徑向單側間隙約為lmm。若間隙過大，效率會降低；間隙過小，則會引起振動和噪聲。與蝸殼相比，采用導輪的分段式多級離心泵的泵殼容易制造，轉能的效率也較高。但安裝檢修較蝸殼困難。另外，當工況偏離設計工況時，液體流出葉輪時的運動軌跡與導葉形狀不一致，使其產生較大的沖擊損失。由于導輪的幾何形狀較為復雜，所以一般用鑄鐵鑄造而成。
